傾斜攝影（oblique image）技術是國際測繪遙感領域近年發展起來的一項高新技術，它打破了以往正射影像只能從垂直角度拍攝的局限，通過在同一飛行平臺上搭載多臺傳感器，同時從一個垂直、四個傾斜等五個不同的角度采集影像，獲取地面物體更為完整準確的信息，將用戶引入了符合人眼視覺的真實直觀世界。由傾斜影像生成三維模型就是傾斜攝影建模，如圖 1所示，代表性三維模型產品見圖2。

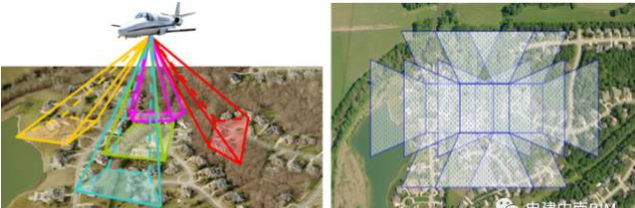

▲ 圖 1 ?傾斜攝影技術基本原理
▲ 圖 2 ?城市三維模型與場地開挖三維模型
傾斜攝影的優勢
由于采用航空遙感技術，使得傾斜攝影數據能夠真實地反映地物信息，同時由于結合先進的定位技術，使得該數據具備精確的地理信息，賦予其更多的可量測性。傾斜攝影的優勢體現在如下幾個方面：
1、多角度真實反映地物信息
相對于正射影像，傾斜影像能讓用戶從多個角度觀察地物，更加真實地反映地物的實際情況，極大地彌補了基于正射影像應用的不足。
2、豐富的可量測性
通過配套軟件的應用，可直接基于成果影像進行包括高度、長度、面積、角度、坡度等量測，擴展了傾斜攝影技術在行業中的應用。
3、三維建模成本低
針對各種三維數字城市應用，利用航空攝影大規模成圖的特點，加上從傾斜影像批量提取紋理的方式，能夠有效地降低城市三維建模成本。
4、數據量相對較小
相較于三維地理信息應用龐大的三維數據，應用傾斜攝影技術獲取的影像的數據量要小得多，其影像的數據格式可采用成熟的技術快速進行網絡發布，實現共享應用
傾斜攝影的應用領域
傾斜攝影技術的發展不僅擴展了遙感和攝影測量技術的應用領域，該技術的引進也使得三維城市建模的成本大大降低。目前，傾斜攝影技術被廣泛應用于城市管理、國土資源管理、智慧城市、應急指揮、國土安全、地質防治等領域。
傾斜攝影三維建模在滑坡體治理工程中的應用
傾斜攝影技術大大的縮短了三維建模的時間成本與人力成本，使得三維建模的效率大大提高，另外由于其豐富的可量測性，一定程度可以代替野外數字測圖。傾斜攝影技術所建立的三維模型在滑坡體治理工程中有如下應用：
1、全方位實景展示
傾斜攝影三維模型為實景模型，地表附著物構筑物等相互關系十分精確，且表面紋理顏色等均與實際情況一致。通過對實景模型的瀏覽，可以方便的了解整個工程范圍情況，對整個工程形成直觀印象。
2、實時量測
傾斜攝影三維模型精度較高，模型分辨率優于0.05m，且可直接基于模型進行包括高度、長度、面積、角度、坡度等量測。

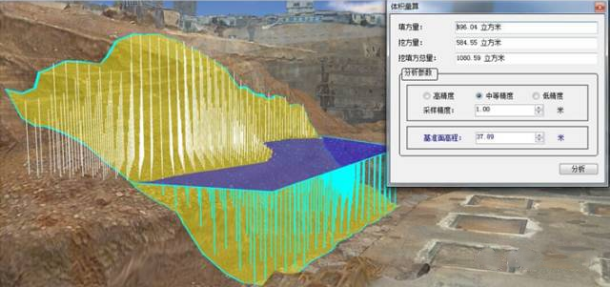

▲ 圖3 ?挖填方效果展示及體積量算示意
3、強大的剖面分析功能
傾斜攝影三維模型實際為地表三維高程格網上覆蓋精準地表影像，通過專用軟件，可以很方便的截取地表剖面，便于進行針對性分析。

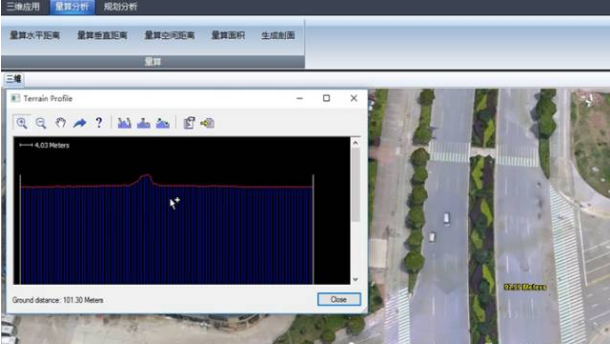

▲ 圖4 ?地表剖面生成功能
4、三維設計功能
通過專用軟件，可以很方便的在傾斜攝影三維模型進行三維設計，將工程治理形象直接反映在三維模型上，可以較精確計算工程開挖或回填方量，同時也可以進行簡單的碰撞試驗，優化設計。

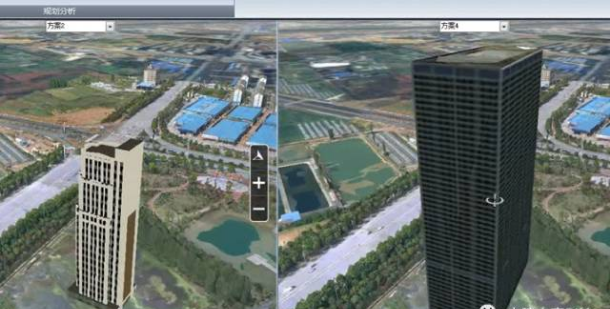

▲ 圖5 設計效果對比展示
5、其他專業應用
通過專用軟件，可以將傾斜攝影三維模型作為基礎地理數據，增加針對其地理位置的一些基礎應用，如在傾斜攝影模型中的某個建筑物或構筑物，我們可以賦予相關的屬性，進行系統查詢與成果分析。
通過建立傾斜三維模型，可以固定傾斜攝影飛行時各個建（構）筑物及相關地表附著物的具體狀態，為后期進行征地拆遷和移民安置補償提供直接證據。

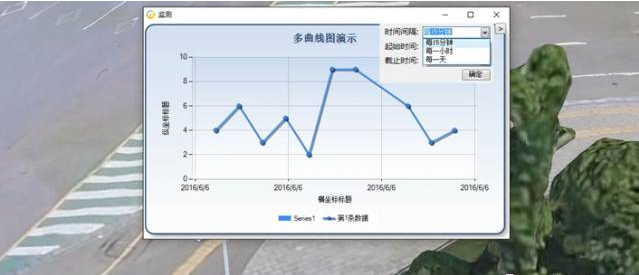

▲ 圖6 基于三維模型的監測點數據查詢分析
結 語
傾斜攝影技術在能快速建立工程范圍內的地表三維模型同時，大大降低了三維建模的成本，將是今后較長一段時間的三維模型主要生產方式。將傾斜攝影技術生成的三維模型，引入到滑坡體治理工作中來，有利于提高治理工作效率，優化工程治理方案，并方便反饋工程實施效果。
?
